Spécifications ITF-14



Vous trouverez ci-dessous les spécifications des codes à barres ITF-14 en millimètres. Cette page montre les tailles officiellement autorisées de votre code-barres ITF-14 sur votre carton.

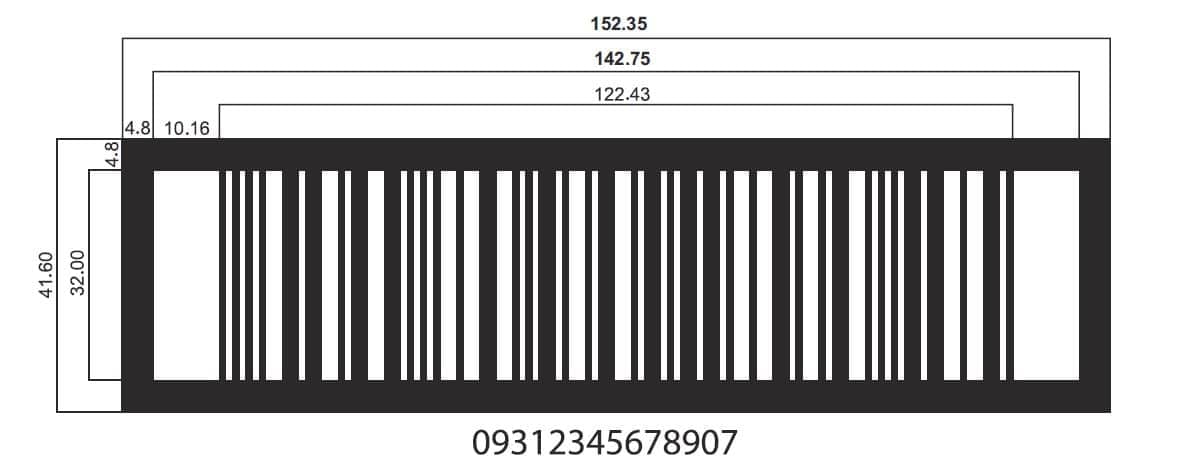

Taille ITF-14





















Les barres de support supérieures et inférieures sont obligatoires, tandis que les barres de support verticales sont éventuellement fournies avec une méthode d’impression qui ne nécessite pas de plaques d’impression.

Grossissement:

La plage d’agrandissement spécifiée pour un symbole de code-barres ITF-14 scanné dans un environnement de numérisation de distribution générale est comprise entre 50 et 100 %. Pour les autres environnements de numérisation, la plage est de 25 à 100 %

Si vous imprimez sur du carton ondulé, l’ITF-14 doit être supérieur à 62,5 %.

Hauteur des barres :

La hauteur minimale des barres dans un environnement de numérisation de distribution générale est de 32 mm.

Dans d’autres environnements de numérisation, la hauteur de la barre doit être aussi élevée que possible. 13 mm est la hauteur minimale de la barre. Par conséquent, tous les ITF-14 devraient dépasser cette hauteur. Cependant, tous les efforts doivent garantir que la hauteur est aussi proche que possible de 32 mm.

Rapport de largeur de barre :

Le rapport de largeur de barre est de 2,5:1. La plage acceptable pour ce rapport se situe entre 2,25:1 et 3:1.

Interprétation lisible par l’homme :

La police, la taille de la police et l’emplacement ne sont pas spécifiés. Cependant, ceux-ci doivent être imprimés clairement en proportion avec le reste du code-barres. Il est préférable que la police apparaisse sous le code-barres.

Magnification Dimension X Largeur Hauteur de la barre Zones calmes
25% 0.25 30.62 13 2.54
30% 0.3 36.73 13 3.05
35% 0.36 42.85 13 3.56
40% 0.41 48.97 13 4.06
45% 0.46 55.09 13 4.57
50% 0.51 61.21 32 5.08
55% 0.56 67.34 32 5.59
60% 0.61 73.46 32 6.1
62.50% 0.64 76.52 32 6.35
65% 0.66 79.58 32 6.6
70% 0.71 85.7 32 7.11
75% 0.76 91.82 32 7.62
80% 0.81 97.94 32 8.13
85% 0.86 104.06 32 8.64
90% 0.91 110.19 32 9.14
95% 0.97 116.31 32 9.65
100% 1.02 122.43 32 10.16



























Toutes les mesures sont en millimètres.

Il est préférable de laisser plus d’espace pour les zones calmes que le minimum d’étalement d’encre.

Termes:

L’environnement de numérisation de distribution générale fait référence à la numérisation automatisée par une machine lorsque l’article passe le long d’un tapis roulant.

Autres numérisation environnements – Il s’agit généralement de scanners portables.

Rapport de largeur de barre – cela fait référence au rapport entre les modules larges et les modules étroits dans l’ITF-14. Un module large doit avoir 2,5 fois la largeur d’un module étroit.

Zones calmes – Zone d’espace blanc de chaque côté des barres
